产品简介
雷达流量计是一款基于毫米波雷达技术的全自动流量计，产品采用了 K 波段平板雷达技术，结合调频连续波(FMCW) 雷达的测距功能进行精准水位测量，同时雷达流速探头向水面发射接收电磁波，由多普勒频率方程求得水面流速。
雷达流量计主机再根据内置的“水位--过水断面面积算法”和“表面流速与均层流速的关系算法”，得出过水断面和流量。
本产品具有以下特点：
1.雷达水位、流速精准测量，完善的流速计量算法。
2.IP67 防护等级，体积小巧、安装方便。
3.支持蓝牙配置、查询和调试。
应用范围：
1.江河、水库闸口、地下水道管网，灌溉渠道等水位流速测量。
2.辅助水处理作业，如城市供水、排污监测等。
3.流量计量、入水排水流量监测等。
产品参数
供电电压：DC9~16V，标准DC 12V
工作功耗：工作电流<155mA DC12V
工作温度：-35℃～75℃
存储温度：-40℃～80℃
湿度：95% RH 无凝露状态
保护等级：IP67/IP68
通信方式：RS485
测速范围：0.1～20m/s
测速精度：±0.01m/s
测速分辨力：0.01m/s
测量时间：1次/s
测速雷达频率：24GHz
俯仰角范围：30～70°
角度精度：±1°
角度分辨率：0.1°
测速天线波束角：12 * 24°
测距量程：0.2～30m
测距精度：±3mm
测距分辨力：1mm
盲区：≤20cm
测距雷达频率：24GHz
测距天线波束角：11 °*11 °
蓝牙配置：具备蓝牙调参功能，支持小程序对设备进行现场配置和维护
设备尺寸：320mm(L)*130mm(W)*118mm(H)（不含支架）
重量：约 2Kg
外壳材料：铝合金
工作功耗：工作电流<155mA DC12V
工作温度：-35℃～75℃
存储温度：-40℃～80℃
湿度：95% RH 无凝露状态
保护等级：IP67/IP68
通信方式：RS485
测速范围：0.1～20m/s
测速精度：±0.01m/s
测速分辨力：0.01m/s
测量时间：1次/s
测速雷达频率：24GHz
俯仰角范围：30～70°
角度精度：±1°
角度分辨率：0.1°
测速天线波束角：12 * 24°
测距量程：0.2～30m
测距精度：±3mm
测距分辨力：1mm
盲区：≤20cm
测距雷达频率：24GHz
测距天线波束角：11 °*11 °
蓝牙配置：具备蓝牙调参功能，支持小程序对设备进行现场配置和维护
设备尺寸：320mm(L)*130mm(W)*118mm(H)（不含支架）
重量：约 2Kg
外壳材料：铝合金
产品资质
1、设备符合GB/T 2423.1-2008《电工电子产品环境试验第2部分:试验方法 试验A：低温》和GB/T 2423.2-2008《电工电子产品环境试验第2部分 试验方法 试验B：高温》高低温检测标准，具备国家认可的第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
2、设备符合GB/T 2423.17-2008和GB/T 10125-2012盐雾腐蚀试验检测标准，具备国家认可的第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
3、设备符合GB/T 2423.4-2008 交变湿热试验检测标准，产品具有湿热工作试验第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
4、设备符合GB2423.3-2016《环境试验第2部分:试验方法试验Cab: 恒定湿热试验》恒温恒湿检测标准，具备国家认可的第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
5、设备具备IP68防护特性，符合GB/T4208-2017外壳防护等级检测标准，具备国家认可的第三方检测机构出具的检测报告，并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
2、设备符合GB/T 2423.17-2008和GB/T 10125-2012盐雾腐蚀试验检测标准，具备国家认可的第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
3、设备符合GB/T 2423.4-2008 交变湿热试验检测标准，产品具有湿热工作试验第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
4、设备符合GB2423.3-2016《环境试验第2部分:试验方法试验Cab: 恒定湿热试验》恒温恒湿检测标准，具备国家认可的第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
5、设备具备IP68防护特性，符合GB/T4208-2017外壳防护等级检测标准，具备国家认可的第三方检测机构出具的检测报告，并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。

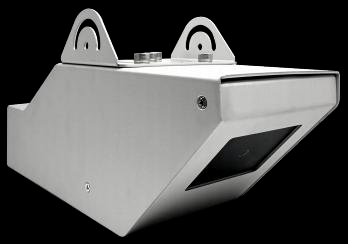

产品结构外观

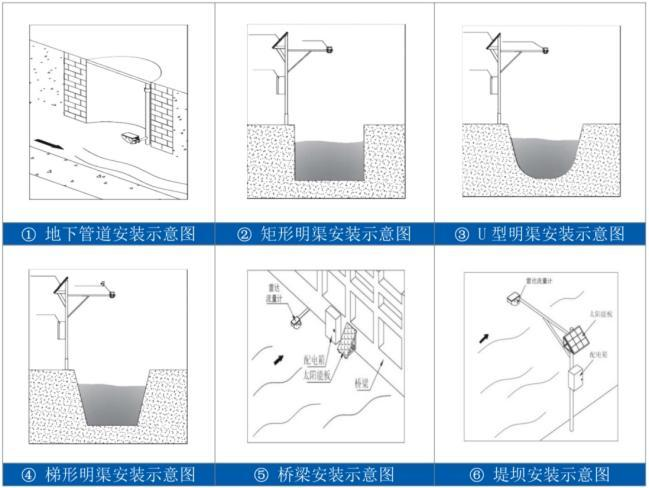

应用场景选择
