产品简介
高频微波脉冲通过发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被
反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成水位信号。（因为微波
传播速度极快，微波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）
本产品具有一下特点：
1) 非接触测量，无磨损，无污染
2) 天线尺寸小，便于安装
3) 波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
4) 几乎不受腐蚀、泡沫影响
5) 几乎不受大气中水蒸气、温度和压力变化影响
6) 高信噪比，即使在波动的情况下也能获取更优的性能
应用范围：
1) 适用于灌区、河道、水库、明渠等水位测量。
2) 辅助水处理作业，如湖泊、潮汐水位等。
3) 农业灌溉、污水处理、水文水利、城市路桥积水监测分析、液位监测等。
产品参数
(1)测量范围：0-30m；
(2)盲区：天线末端
(3)测量精度：±3mm；
(4)分辨率：1mm；
(5)工作频率：26GHz；
(6)工作原理：高频脉冲
(7)响应时间：1S
(8)波束角：10；
(9)天线：不锈钢 ；
(10)供电范围：DC 6-36V，典型12V ；
(11)功耗：≤12mA @DC 12V；
(12)通讯接口：标配RS485接口，可定制RS232/4-20mA；
(13)通讯协议：Modbus协议；可自定义协议；
(14)防护等级：IP67 耐振：机械震动 10m/s²，（10~150）Hz
(15)工作温度：-40℃~+85℃；
(16)工作湿度：95%
产品资质
1、设备符合GB/T 2423.1-2008《电工电子产品环境试验第2部分:试验方法 试验A：低温》和GB/T 2423.2-2008《电工电子产品环境试验第2部分 试验方法 试验B：高温》高低温检测标准，具备国家认可的第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
2、设备符合GB/T 2423.17-2008和GB/T 10125-2012盐雾腐蚀试验检测标准，具备国家认可的第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
3、设备符合GB/T 2423.4-2008 交变湿热试验检测标准，产品具有湿热工作试验第三方检测机构出具的检测报告并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。
4、设备具备IP68防护特性，符合GB/T 4208-2017外壳防护等级检测标准，具备国家认可的第三方检测机构出具的检测报告，并盖CMA、ilac-MRA、CNAS公章，可提供复印件并加盖原厂商公章。

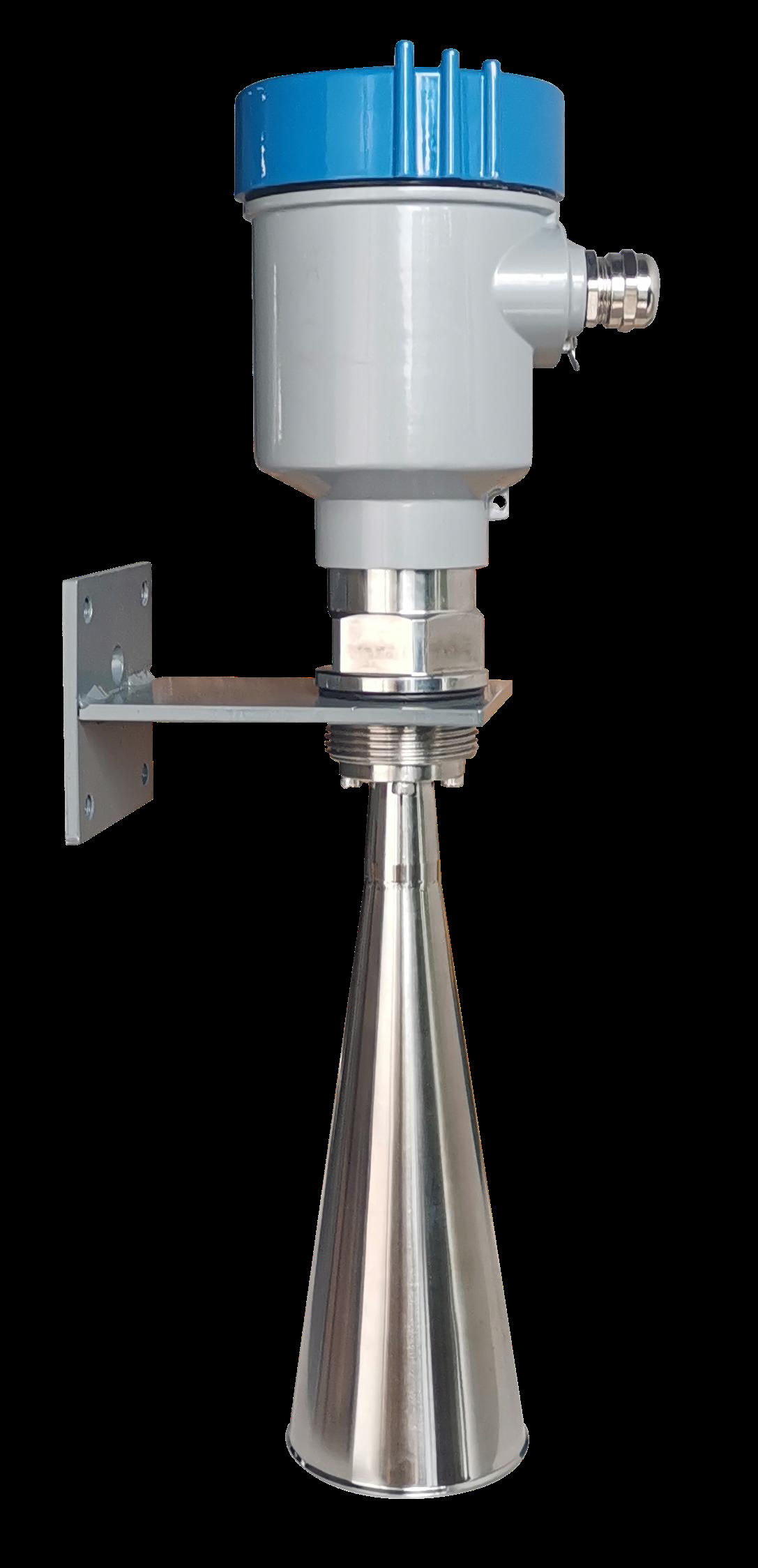

产品结构外观

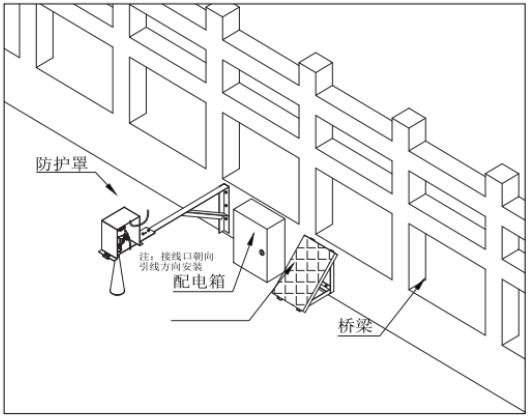

应用场景选择
择合适的测量位置，优选有较好的代表性如河道中部，周围没有遮挡物，尽可能避开回
流、水流情况复杂的地方；
安装时，根据水位计的波束角与高度计算仪表安装支架横臂的长度。（最小距离为 200mm）
